垂直式垃圾壓縮站成套設備液壓系統集中在一個箱柜內，美觀大方，兼顧了管道安裝；電氣操作臺單獨設置，便于觀察了望和集中操作，同時方便維修；壓縮站主要由壓縮機、液壓系統、電氣控制操作系統、排污系統、噴霧沖洗除臭系統等組成。

垂直式垃圾壓縮站成套設備總體結構形式

立式結構，垂直壓縮

垂直式垃圾壓縮站設備的組成

主要由①壓縮裝置、②推出裝置、③垃圾收集箱、④掛箱裝置、⑤箱體保險裝置、⑥液壓系統、⑦電器系統、⑧噴霧降塵除臭裝置、⑨自動排污系統等組成。

（1）壓縮裝置：由立柱框架、壓頭、導向裝置、垃圾收集箱及壓縮油缸等組成；通過壓縮油缸的上、下運動對垃圾進行壓縮；卸垃圾的時候可起提升箱體的作用；

（2）推出裝置：由推板總成、推板油缸、導軌、導向輪等組成；當需要卸垃圾時由壓縮裝置把成形的垃圾塊箱體提升至高于汽車尾部底板的位置，再由推出裝置將垃圾推入汽車；

（3）垃圾收集箱：由垃圾壓縮箱、儲存箱、垃圾推出裝置、前門、前門油缸、中門、中門油缸等組成；

（4）掛箱裝置：由掛箱油缸、滑銷等組成；通過掛箱油缸的運動帶動滑銷在壓頭上做往復運動，當滑銷伸出時為掛上垃圾箱，當滑銷縮回時為脫開垃圾箱；

（5）保險裝置：由保險鉤油缸、保險鉤等組成；當壓頭或垃圾箱提升高度時，為了安全起見保險鉤在油缸的作用下鉤住壓頭上的橫梁起到安全保護的作用；

（6）液壓系統：由液壓泵站（液壓油箱、液壓油、電機、濾油器、各種液壓閥、油管接頭、油管等組成）、油管接頭、油管、軟管總成等組成；當需要液壓系統工作時，通過液壓操作臺上的操作按鈕使液壓系統工作完成各個功能的實現；

（7）電器控制系統：由操作臺、控制開關、微電腦數字芯片、可編程的控制程序、安全應急按鈕、全電控和全手控的按鈕等組成；當需要實現垃圾壓縮功能時可通過這些操作程序來完成；

（8）自動排污系統：由排污管、污水井、污水泵、濾網等組成；當垃圾在壓縮箱內被壓縮時，垃圾中的污水通過箱體上的排污孔排入地坑并流入污水沉淀井，經過沉淀后的污水通過污水泵排入二級沉淀井，再經二次沉淀后流入城市排污管網。

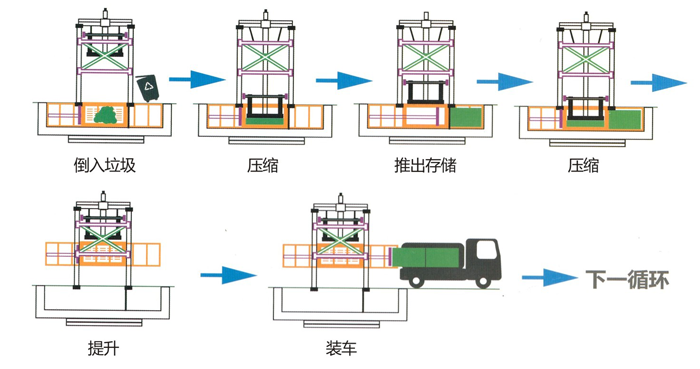

垂直式垃圾壓縮站設備工作流程
